]]>ID281超導納米線單光子探測器
近乎理想的單光子探測器，具有超穩定的性能

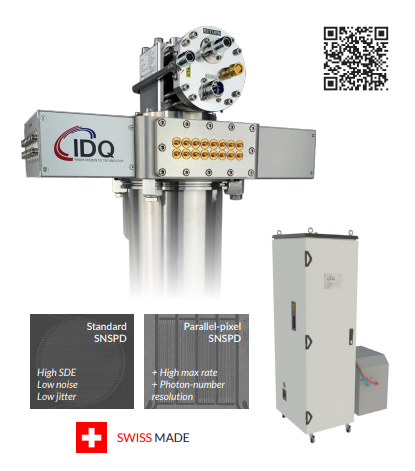

ID281是IDQ公司的高性能單光子探測器系統，瑞士制造的SNSPDs結合了高探測效率、低抖動、低噪聲和短恢復時間，將您的單光子實驗推向新的高度。
在單個ID281系統中，可混合匹配多達16個探測器，提供一系列規格，可為每個用戶定制，包括我們的標準（單像素），超快（并行像素）和光子數分辨/PNR（并行像素）選項。
為了增加便利性和移動性，完整的ID281系統還提供一系列獨立的機架式解決方案。
近乎理想的檢測效率
以用戶選擇的波長（從<635 nm到>2000 nm）為中心，每個ID281 SNSPD在數百納米范圍內都具有高系統檢測效率(SDE).
- 每個標準 SNSPD：> 80% SDE
- 高規格標準 SNSPD：> 90% SDE（典型值??95%）
- 光子數分辨 SNSPD：> 70% SDE（典型值??>80%）
- 超快 SNSPD：> 70% SDE（典型值??>80%）
高精度
內置低溫放大器，所有標準SNSPD的檢測器時序抖動<50 ps FWHM，并可低至<30 ps。
快速恢復
所有單光子探測器在檢測事件發生后需要“復位”，因此都有一個恢復時間。
- 標準 ID281 SNSPD 可在 80 ns 內恢復到峰值 SDE 的 50%（典型值 < 60 ns）
- 超快 ID281 SNSPD 可在 20 ns 內恢復到峰值 SDE 的 50%（典型值 < 10 ns）
超低噪聲
ID281的暗計數極低，在較短的波長下進一步減少。
- < 100 Hz @1310—1550 nm
- < 20 Hz @ 950—1064 nm
- < 5 Hz @ 635—950 nm
最新消息
- 光子數分辨檢測，可達8個光子
- 高計數速率：恢復時間低至< 10 ns 的超快探測器
- 極化不敏感效率> 70%
探測器參數
最大系統探測效率SDE | ?≥80%至≥90%，可超過95% |
優化波長范圍 | 635?nm – 2000?nm |
寬波段探測效率 | ?超過100nm范圍具備高SDE |
最大暗計數率 | < 5?Hz @ 780?nm, to < 100?Hz @ 1550?nm |
最大恢復時間 | < 20?ns 至 < 80?ns |
最大系統計時抖動 | < 30?ps 至 < 50?ps |
輸出脈寬，幅值 | > 5 ns, > 100 mV |
探測器封裝尺寸 | 29?mm x 8?mm x 40?mm（含光纖） |
光纖類型 | 單模光纖 |
探測器通道數 | 1-16 |
探測器基板溫度 | ?0.8 K |
基板溫度下單循環運行時間 | ≥24小時 |
溫度穩定性 | 5mK 峰峰值 |
制冷時間 | 12 小時 |
壓縮機類型 | ?風冷/水冷 |
制冷器尺寸 | 63?cm x 30?cm x 30?cm |
壓縮機尺寸（風冷） | 50?cm x 40?cm x 50?cm |
Flexline長度 | 3m (可定制更長) |
ID281主要特點
- 任何檢測速率下，基于硬件的真正無閉鎖運行
- 近乎理想的檢測效率：可超過95%
- 超低噪聲：低至< 1 Hz 暗計數率
- 內置低溫放大器的超高精度：低至<30 ps定時抖動
- 混合搭配多達 16 個探測器，隨時升級
- 可靠而強大的性能，包括全球全天候技術支持
- 通過自動化低溫技術實現連續系統運行
- 通過定期自動氦氣回收實現長期系統性能
- 可選：獨立式機架安裝系統
- 可選：高級時間標記、重合濾波和延遲/脈沖生成
典型應用領域
- QKD及量子通信
- 激光雷達
- 量子光學和量子計算
- 單光子源
- 集成電路的失效分析
- VIS,NIR,MIR光譜
- 熒光壽命測量
The post IDQ ID281超導納米線單光子探測器 appeared first on 深圳市檀臻科技有限公司.
]]>The post IDQ id Qube近紅外SPAD探測器 appeared first on 深圳市檀臻科技有限公司.
]]>ID Qube NIR單光子探測器
經濟、高效的緊湊型近紅外單光子探測器
IDQ的ID Qube近紅外SPAD探測器是一個突破性產品，可以在光通信波段提供精確和可靠的單光子探測，它不僅量子效率高，而且具備低計時抖動和低噪聲的特點。ID Qube提供兩種版本：
參數規格
| 波長范圍 | 900-1700nm |
| 死時間范圍 | 100?ns to 80?μs |
| 死時間步長 | 100 ns |
| 輸出信號電壓 | LVTTL/NIM |
| 輸出信號脈寬 | 10 ns |
| 光纖耦合接口 | MMF62.5或空間光 |
| 量子效率范圍，1.55um校準 | 10%, 15%, 20%, 25% |
| 可擴展量子效率范圍，1.55um校準 | 30%, 35% |
| ?時間分辨率（FWHM）25%量子效率 | ?< 200?ps (<150?ps typical) |
| 暗計數率（量子效率） | 10% /15% /20% /25% |
| STD標準型 | 1.2?kHz /3?kHz /6?kHz /10?kHz |
| ULN低噪聲型 | 0.8?kHz /1.5?kHz /3?kHz /6?kHz |
| 門控輸入信號最大頻率 | 100?MHz (門控版) / 1?MHz (自由運行版) |
| 門控輸入信號最小脈寬 | 3?ns (門控版) / 500?ns (自由運行版) |
| 門控輸入信號電壓范圍 | -2 V至3 V |
| 門控輸入信號耦合 | 50Ω |
| 門控輸入信號閾值電壓范圍 | -2 V至2 V |
| 門控輸入信號閾值分辨率（設置步長） | 1 mV |
| 輸出接口 | SMA |
| 光纖接口 | FC/PC光纖接口 |
| 工作環境 | +10°C to +35°C, max. 60% humidity |
| 尺寸 | 95x95x95 mm |
| 重量 | 1 kg |
| 制冷時間 | < 3分鐘 |
| 電源 | |
| 輸入 | 100-240?VAC; 1.4?A |
| 頻率范圍 | 50-60?Hz |
?
ID Qube NIR主要特點
- 高單光子探測效率（高達35%）
- 100MHz快速門控（門控型）或自由運行
- 超低暗噪聲（<800 cps @ 10%探測效率）
- 低抖動，<200 ps
- 空間或光纖輸入
- 900-1700nm探測范圍
典型應用領域
- QKD及量子通信
- 激光雷達
- 量子光學和量子計算
- 單光子源
- 集成電路的失效分析
- VIS,NIR,MIR光譜
- 熒光壽命測量
The post IDQ id Qube近紅外SPAD探測器 appeared first on 深圳市檀臻科技有限公司.
]]>The post IDQ id100 SPAD探測器 appeared first on 深圳市檀臻科技有限公司.
]]>
ID100可見光SPAD單光子探測器
IDQ的ID100系列緊湊、經濟型單光子計數模塊，具有優異的時間分辨率（用于TCSPC應用）和低死時間。基于可靠的硅雪崩光電二極管在可見光譜范圍內的靈敏度，該模塊能夠探測到低至單光子水平的微弱光信號。在只有40 ps的時間分辨率和45 ns的死時間下，該模塊在所有需要單光子探測的高精度定時應用中提供優異的性能。ID100具有特別好的定時穩定性，計數率可達20MHz。
 |  |

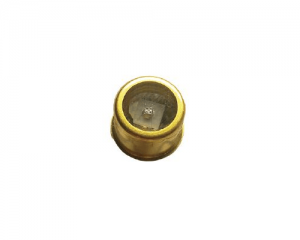

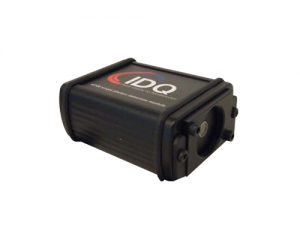

ID100 可見光單光子探測器 | ID101 可見光單光子探測器OEM模塊 |
參數規格
?
典型應用
- 時間相關單光子計數
- 時間分辨共聚焦顯微鏡
- 熒光和發光檢測
- 單分子光譜、DNA測序
- 熒光相關光譜
- 衰減時間測量、激光測試
- 分光光度法，流式細胞術
- 激光雷達，光學測距
- 量子光學、量子密碼學、OTDR

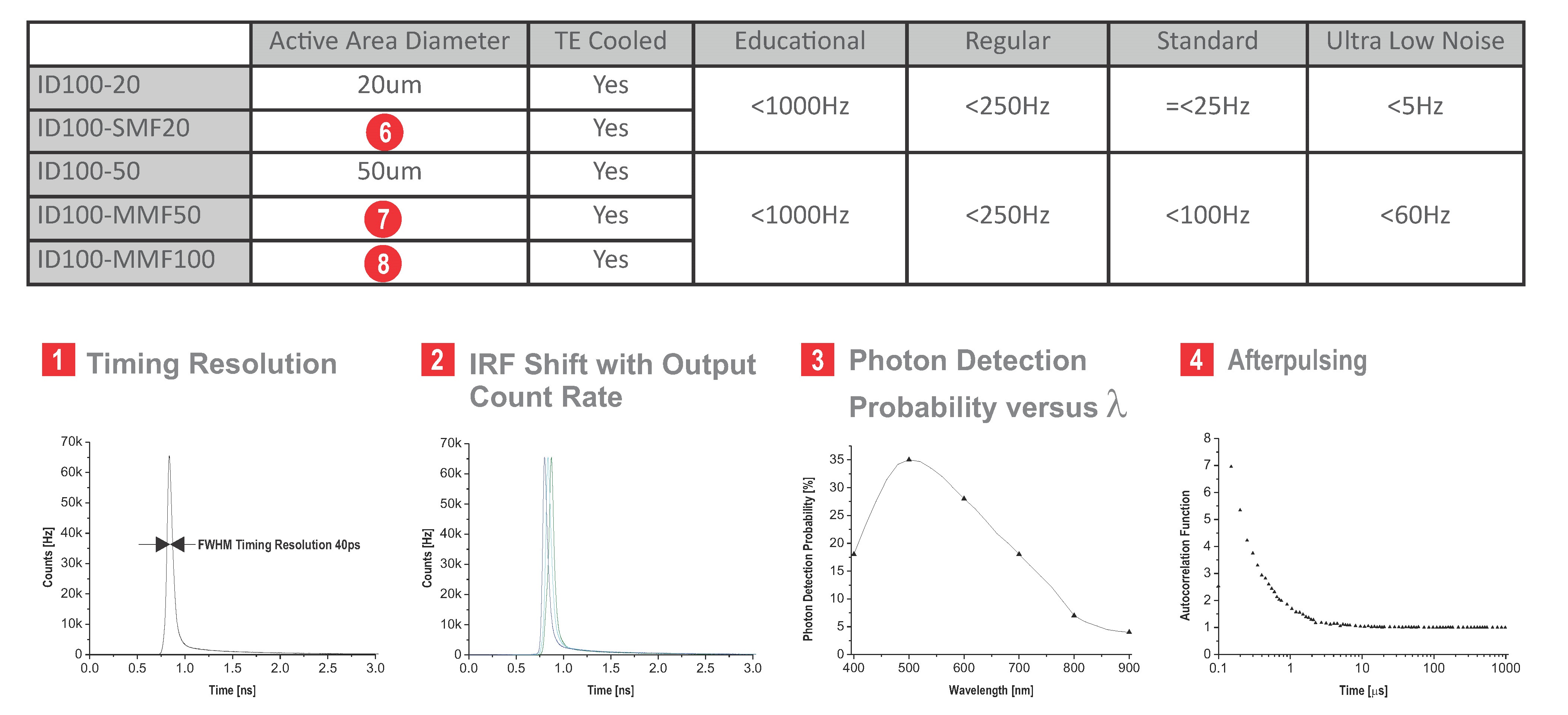

參數Parameter | Min | Typical | Max | 單位Units | ? |
波長范圍 | 350 | ? | 900 | nm | ? ? ? ?  入射光聚焦到感光元上可獲得更優時間分辨率?  ID100無指示LED燈干擾測量?  探測器輸出設計考慮了避免驅動 50 歐姆負載時的擾動和振鈴?  提供通用網絡適配器(110/220 V)?  使用A-PPI-D脈沖整形器附件與輸入信號為負值的設備兼容?  The ID100-SMF20 包含針對您的工作波長進行優化的單模光纖?  ID100-MMF50 包含 50/125 μm 針對可見光譜優化的多模光纖，NA 0.22， 耦合效率大于80%?  ID100-MMF100 包含 100/140 μm 針對可見光譜優化的多模光纖，NA 0.22， 耦合效率大于50%? ? |
時間分辨率[FWHM]  | ? | 40 | 60 | ps | |
單光子探測效率（SPDE）  | |||||
at 400nm | 15 | 18 | ? | % | |
at 500nm | 30 | 35 | ? | % | |
at 600nm | 20 | 25 | ? | % | |
at 700nm | 15 | 18 | ? | % | |
at 800nm | 5 | 7 | ? | % | |
at 900nm | 3 | 4 | ? | % | |
脈沖后效應概率  | ? | 0.5 | ? | % | |
輸出信號脈寬  | 9 | 10 | 15 | ns | |
輸出信號幅值 | 1.5 | 2 | 2.5 | V | |
死時間 | ? | 45 | 50 | ns | |
最大計數率 | ? | 20 | ? | MHz | |
電源電壓 | 5.6 | 6 | 6.5 | V | |
電源電流 | ? | 100 | 150 | mA | |
儲存溫度 | -40 | ? | 70 | ℃ | |
制冷時間 | ? | ? | 5 | s | |

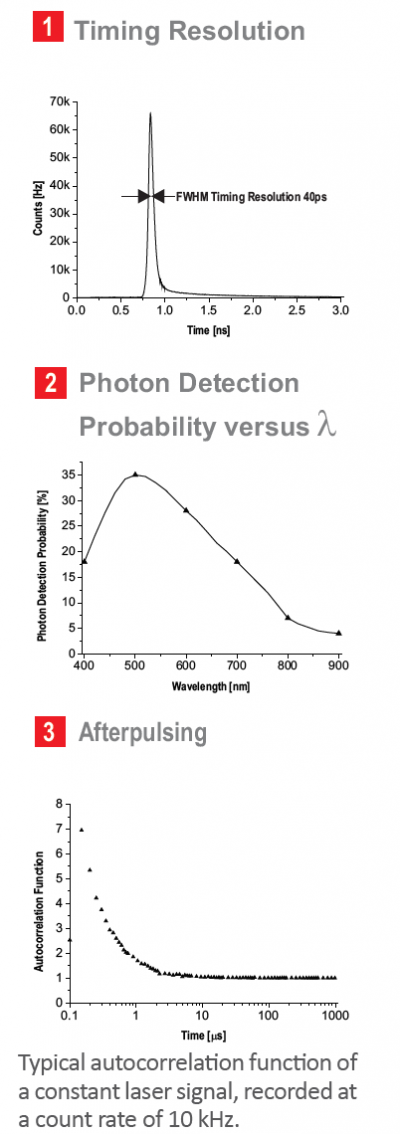

參數Parameter | Min | Typical | Max | 單位/Units | ? ? ? ?  |
波長范圍 | 350 | ? | 900 | nm | |
有效感光區域直徑 | ? | ||||
ID101-20/ID101-SMF20 | ? | 20 | ? | um | |
ID101-50/ID101-MMF50或MMF100 | ? | 50 | ? | um | |
時間分辨率[FWHM]  | ? | 40 | 60 | ps | |
單光子探測效率（SPDE） |  | ||||
at 400nm | 15 | 18 | ? | % | |
at 500nm | 30 | 35 | ? | % | |
at 600nm | 20 | 25 | ? | % | |
at 700nm | 15 | 18 | ? | % | |
at 800nm | 5 | 7 | ? | % | |
at 900nm | 3 | 4 | ? | % | |
暗計數率（DCR） | ? | ||||
ID101-20 | ? | 30 | 250 | Hz | |
ID101-50 | ? | 100 | 300 | Hz | |
脈沖后效應概率  | ? | 0.5 | ? | % | |
輸出信號脈寬 | ? | ||||
ID101-20/ID101-SMF20 | 30 | 35 | 40 | ns | |
ID101-50/ID101-MMF50或MMF100 | 40 | 45 | 50 | ns | |
輸出信號幅值（高阻抗） | ? | VDD | ? | V | |
輸出驅動功能 | ? | 4 | ? | mA | |
死區時間 | ? | ? | ? | ? | |
ID101-20/ID101-SMF20 | 30 | 35 | 40 | ns | |
ID101-50/ID101-MMF50或MMF100 | 40 | 45 | 50 | ns | |
最大計數率（脈沖光） | ? | ||||
ID101-20/ID101-SMF20 | ? | ? | 28 | MHz | |
ID101-50/ID101-MMF50或MMF100 | ? | ? | 22 | MHz | |
VDD輸入電壓 | 4.8 | 5.0 | 5.2 | V | |
VDD電流 | 0.25 | ? | 2.2 | mA | |
VOP電源電壓 | -24 | ? | -26 | V | |
VOP電流 | ? | ? | 100 | uA | |
儲存溫度 | -40 | ? | 70 | 攝氏度℃ | |
The post IDQ id100 SPAD探測器 appeared first on 深圳市檀臻科技有限公司.
]]>The post IDQ id120 SPAD探測器 appeared first on 深圳市檀臻科技有限公司.
]]>ID120可見光SPAD單光子探測器
IDQ的ID120系列由緊湊且經濟實惠的單光子探測器模塊組成，被動淬滅，最大探測效率值在800納米左右。模塊的主要優點是量子效率高達80%，有效面積大，設置可調。
參數規格
參數Parameter | Min | Typical | Max | 單位Units |
波長范圍 | 350 | ? | 1000 | nm |
感光區域 | 500 | ? | ? | um |

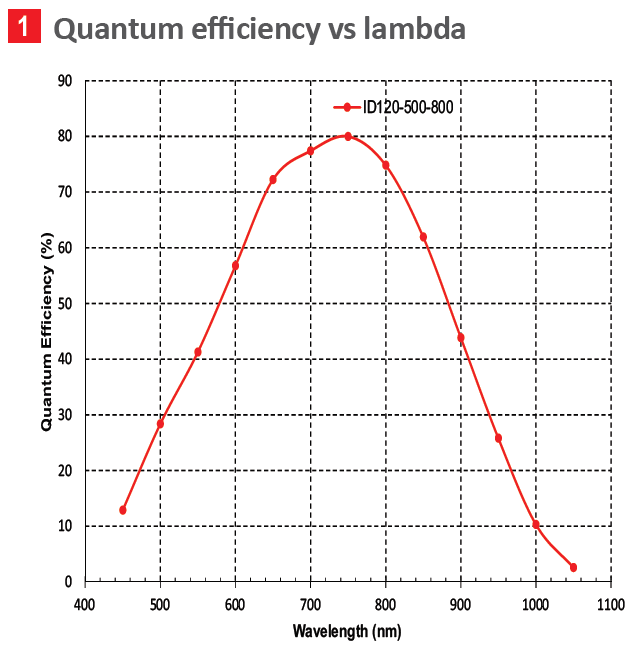

單光子探測效率（SPDE） | ||||
650nm（at max. excess bias） | ? | ? | 60 | % |
800nm（at max. excess bias） | ? | ? | 80 | % |
暗計數率（-40℃，Vbias=Vbreakdown +30V） | ? | ? | <200 | Hz |
時間分辨率（at max. excess bias） | 200 | 400 | 1000 | ps |
死時間 | 1 | us | ||
輸出信號 | NIM&LVTTL | ? | ||
輸出信號脈寬 | 25 | ns | ||
儲存溫度 | -40 | ? | 70 | 攝氏度℃ |

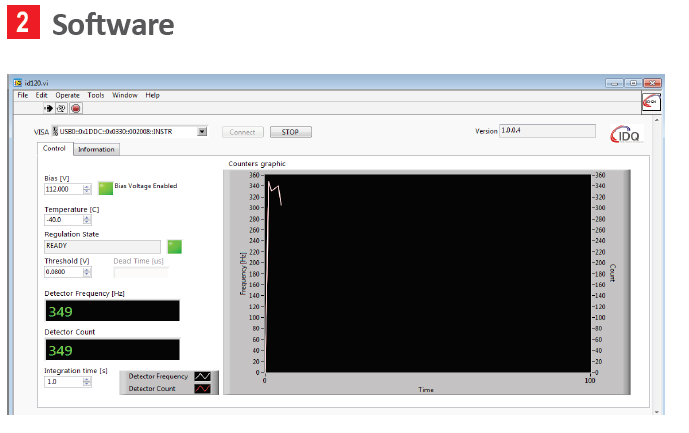

ID120軟件功能
– 顯示計數率
– 控制量子效率PDE
– 控制死時間
– 控制溫度
典型應用
- 時間相關單光子計數
- 時間分辨共聚焦顯微鏡
- 熒光和發光檢測
- 單分子光譜、DNA測序
- 熒光相關光譜
- 衰減時間測量、激光測試
- 分光光度法，流式細胞術
- 激光雷達，光學測距
- 量子光學、量子密碼學、OTDR
The post IDQ id120 SPAD探測器 appeared first on 深圳市檀臻科技有限公司.
]]>The post IDQ id230近紅外SPAD探測器 appeared first on 深圳市檀臻科技有限公司.
]]>ID230?深度制冷近紅外單光子探測器
自由運行的 InGaAs/InP?單光子探測器，暗計數極低
IDQ的ID230近紅外單光子探測器，可調量子效率高達25%，它是為異步單光子探測的應用而設計的探測器。這種獨特的基于InGaAs/InP雪崩光電二極管的單光子探測器工作在蓋革模式，提供了快速的雪崩猝滅。這抑制了后脈沖，并允許用戶在較短死時間運行操作，可以設置在2us到100us之間。
ID230采用新的制冷系統，可以制冷到-90°C，給近紅外單光子探測器ID230特別低的暗計數率。ID230單光子探測器增加了斯特林制冷機，使其具有非常低的后脈沖效應和低于150ps的時間分辨率。
參數規格
| 參數parameter | Min | Typical | Max | 單位Units |
| 暗計數率@-90℃ | ? | ? | ? | ? |
| 10%QE | 50 | ? | 80 | Hz |
| 20%QE | 100 | ? | 200 | Hz |
| 波長范圍 | 900 | ? | 1700 | nm |
| 光纖類型 | SMF或MMF62.5 | ? | ||
| 1550nm探測效率范圍 | 0 | ? | 25 | % |
| 時間分辨率（25%量子效率） | ? | 150 | 200 | ps |
| 死時間范圍 | 2 | ? | 100 | us |
| 死時間設置步長 | 1 | us | ||
| 輸出信號類型 | LVTTL/100ns脈寬 | ? | ||
| 輸出接口 | SMA | ? | ||
?
ID230主要特點
- 探測效率 0-25%可調
- 超低暗數計數率：50 Hz
- 可調死時間：從 2 us 到 100 us
- 150 ps?時間分辨率
- 通過 USB 進行遠程控制
典型應用領域
- 量子光學
- 量子密碼學
- 單線態氧
- 光纖測量
- 光譜學，拉曼光譜
- 人眼安全激光雷達
- 光致發光
- 集成電路的失效分析
- 熒光壽命測量
The post IDQ id230近紅外SPAD探測器 appeared first on 深圳市檀臻科技有限公司.
]]>The post bh PMT單光子探測器 appeared first on 深圳市檀臻科技有限公司.
]]>
PMT單光子探測器
bh公司可提供各類用于TCSPC和FLIM實驗的PMT單光子探測器，覆蓋不同的波段范圍，滿足不同的實驗需要。包括混合型PMT探測器，計數型傳統PMT探測器和16通道PMT探測器。

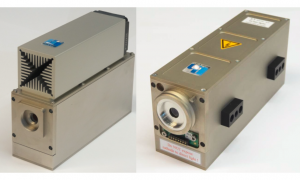

HPM-100系列混合型PMT探測器
GaAsP/GaAs混合型PMT探測器是光子計數實驗的理想選擇，它不僅具有高靈敏度和低暗計數，同時幾乎沒有后脈沖效應，擁有干凈的儀器響應函數（IRF）。其感光面積相對更大，更容易進行高效光信號收集耦合。HPM-100提供-06/07超快型，-40高量子效率型以及-50近紅外Ⅰ區響應型版本，所有版本均可配置為制冷型以獲得更低暗計數率。
HPM-100系列參數規格
光陰極類型編號 | -06 | -07 | -40 | -42 | -50 |
波長范圍 / nm?1) | 220 – 650 | 220 – 850 | 250 – 720 | 300 – 850 | 400 – 900 |
探測器量子效率?1) | 28 % @ 400 nm | 26 % @ 290 nm, 18 % @ 400 nm | 45 % @ 500 nm | 22 % @ 500 nm | 20 % @ 600 nm |
| ? | QE曲線: 點擊此處 | ||||
暗計數率 (typ. Value)/ s-1, Tcase?= 22 °C | 15 | < 300 | 400 | 470 | 1100 |
暗計數率，主動制冷型HPM (typ. Value)/ s-1, Tcase?= 30 °C | < 15 | < 150 | 80 | 320 | 350 |
時間分辨率 (TCSPC IRF / FWHM, typ Value) | < 20 ps | 120 ps | 150 ps | 170 ps | |
最大計數率 (Continuous) | > 10 MHz | ||||
單電子響應寬度 (FWHM, typ. Value) | 850 ps | ||||
單電子響應幅值 (Vapd?95 % of Vmax)?2) | 50 mV | ||||
過載關閉 | > 15 MHz (Higher rates on request) | ||||
信號輸出 | ? | ||||
輸出極性 | negative | ||||
輸出接口 | SMA | ||||
輸出阻抗 | 50 ? | ||||
電源 | |||||

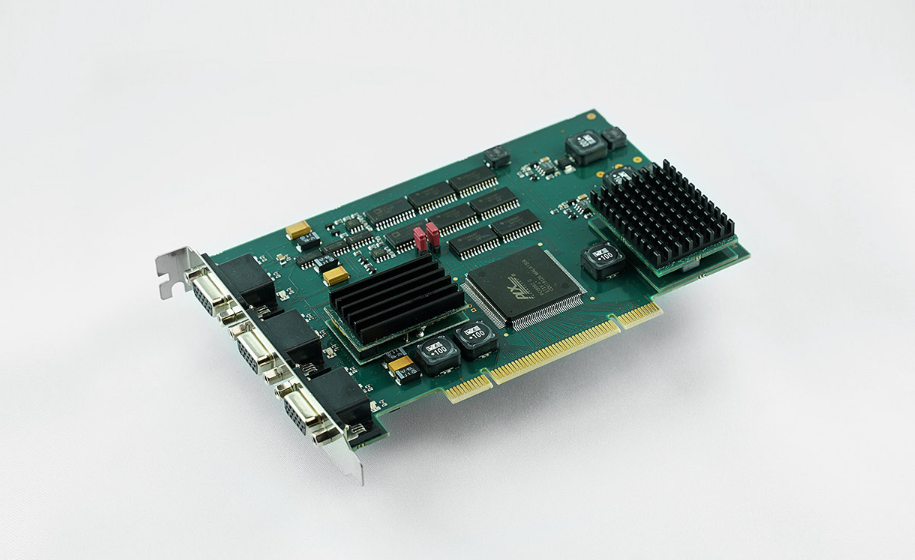

(from DCC-100 Card) | +12 V, +5 V, -12 V | ||||
其他 | |||||
光陰極直徑 | 6 mm | 3 mm | 3 mm | 3 mm | 3 mm |
尺寸(Width x Height x Depth) | (60 x 90 x 170) mm | ||||
光學接口 | C-Mount, DCS-120, LSM 710/780/880 NDD and BIG port | ||||
(1) According to Hamamatsu specifications
(2) Varies with cathode type and manufactering lot
PMC-150系列計數型PMT探測器
計數型傳統PMT是TCSPC及光子計數實驗中的常用選擇，PMC-150可提供用于不同波段的不同版本。
另可提供小尺寸版本PMCS-150系列，尺寸(40 x 40 x 120) mm。
PMC-150系列參數規格
光陰極類型編號 | -4 | -110 | -113 | -210 | -20 |
波長范圍 / nm 1) | 185 – 870 | 230 – 700 | 185 – 700 | 230 – 700 | 300 – 900 |
探測器量子效率?1) | 25 % @ 380 nm | 35 % @ 350 nm | 43 % @ 350 nm | 18 % @ 490 nm | |
| ? | QE曲線: 點擊此處 | ||||
暗計數率 (typ. Value)/ s-1, Tcase?= 22 °C | 20 | 5 | 5 | 10 | 200 |
時間分辨率 (TCSPC IRF / FWHM, typ. Value) | 130 ps | 140 ps | |||
計數率 | > 5 MHz (continuous), > 100 MHz (Peak, < 1 μs) | ||||
單電子響應寬度(FWHM, typ. Value) | 1.5 ns | ||||
單電子響應幅值 (Vgain?= 0.9 V to 1 V) | 100 to 200 mV | ||||
過載指示 | LED & 警報聲 | ||||
過載信號 | TTL / CMOS, active low | ||||
信號輸出 | ? | ||||
輸出極性 | 負 | ||||
輸出接口 | SMA | ||||
輸出阻抗 | 50 ? | ||||
電源 | |||||
(from DCC-100 Card) | +12 V, -12 V (fan only), 制冷器電流 0.5 to 1 A | ||||
其他 | |||||
光陰極直徑 | 8 mm | ||||
尺寸 (Width x Height x Depth) | (76 x 111 x 56) mm | ||||
光學接口 | C-Mount 母螺紋 | ||||
光纖耦合選項 | SMA 905 或 FC? | ||||
(1) According to Hamamatsu specifications

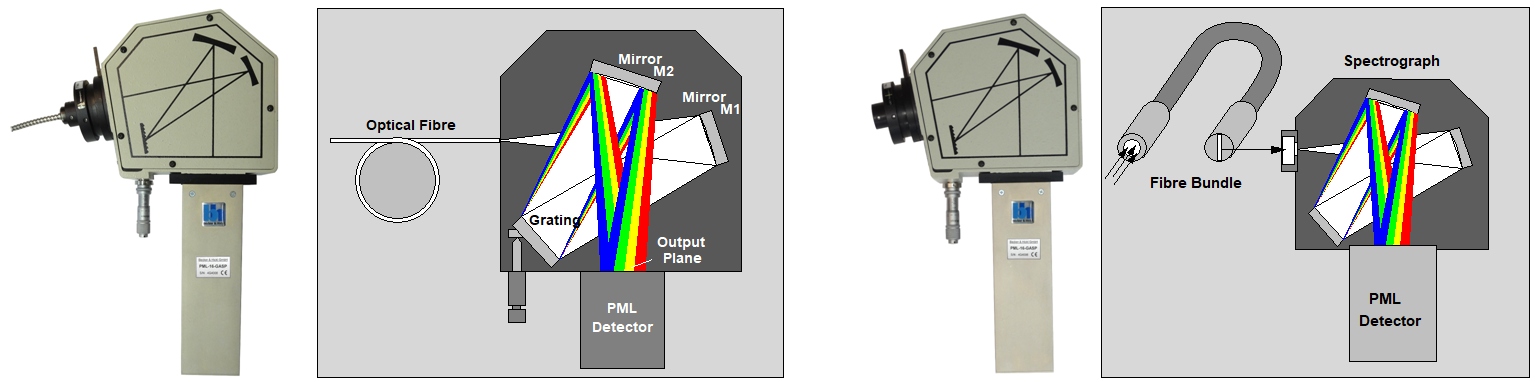

PML-16系列多通道PMT探測器
PML-16探測器采用多陽極PMT，它的16個獨立通道可以同時記錄光信號，同時記錄是通過bh的“路由”技術實現的。該技術基于這樣的假設，即在TCSPC電子設備的響應時間內檢測不同探測器通道中的多個光子的可能性不大。因此，可以將所有探測器通道的單光子脈沖組合在一條光子脈沖線中，生成將各個光子與探測器通道相關聯的數字“路由”信號，并將不同路由信息的光子記錄到TCSPC模塊中的單獨存儲塊中。
PML-16-C系列參數規格
光陰極類型編號 | -100 (Super Bialkali) | -1 (Multialkali) | -GASP (GaAsP) |
波長范圍 / nm 1) | 300 – 650 | 300 – 880 | 360 – 720 |
探測器量子效率 1) | 35 % @ 350 nm | 20 % @ 420 nm | 45 % @ 540 nm |
| ? | QE曲線: 點擊此處 | ||
時間分辨率 (TCSPC IRF / FWHM, typ. Value) | 180 ps | 240 ps | 280 ps |
計數率 | up to 4 MHz | ||
通道數 | 16 | ||
通道排列 | 線陣(1 by 16), Opt. 方陣 (4 x 4) | ||
單個通道有效感光面積 | 線陣(0.8 x 16) mm, 方陣(4 by 4) mm | 線陣(0.8 x 5.0) mm | |
通道間隔 | 1 mm | ||
信號輸出 | ? | ||
輸出極性 | 負 | ||
輸出接口 | SMA | ||
輸出阻抗 | 50 ? | ||
路由信號 | 4 bit + Error Signal, TTL/CMOS | ||
路由信號接口 | 15 pin Sub-D / HD | ||
供電 | |||
(from DCC-100 Card) | ±5 V, +12 V | ||
其他 | |||
尺寸 (Width x Height x Depth) | (52 x 52 x 145) mm | ||
(1) According to Hamamatsu specifications
PML-SPEC系列16通道光譜型PMT探測器
PML-SPEC 和 MW-FLIM 多光譜探測器將 PML-16 16 通道PMT探測器與小型光譜儀結合使用。光譜儀在探測器上投射光信號的光譜，到達PMT通道的信號被記錄在多維TCSPC模塊的單獨存儲塊中。
PML-SPEC和MW-FLIM探測器的光學原理如下圖所示，它們?cè)诠怦詈线M(jìn)光譜儀的方式上有所不同。PML-SPEC使用單根光纖，MW-FLIM使用光纖束，光纖束從直徑約3mm的圓形區域收集光，并在輸出端將其轉換為窄縫。這樣以來，MW-FLIM探測器可用于多光子顯微鏡的NDD非解掃探測口。
PML-SPEC/ MW-SPEC系列參數規格
光學系統部分 | |||
光譜儀 | LOT MS125 | ||
光柵型號 | 77417 | 77414 (Standard) | 77411 |
主要波長范圍（螺釘調節） | 340 – 820 | ||
光柵刻線數 / lines/mm | 400 | 600 | 1200 |
采集波長覆蓋范圍, Channel 1 to 16 | 300 | 200 | 100 |
單個通道帶寬 / nm | 18.75 | 12.50 | 6.25 |
探測器部分 | PML-16-C | ||
光陰極類型編號 | -100 (Super Bialkali) | -1 (Multialkali) | -GASP (GaAsP) |
波長范圍 / nm?1) | 300 – 650 | 300 – 880 | 360 – 720 |
探測器量子效率 1) | 35 % @ 350 nm | 20 % @ 420 nm | 45 % @ 540 nm |
| ? | QE曲線: 點擊此處 | ||
時間分辨率 (TCSPC IRF / FWHM, Typ. Value) | 180 ps | 240 ps | 280 ps |
計數率 | up to 4 MHz | ||
通道數 | 16 | ||
通道排列 | 線陣(1 by 16), Opt. 方陣 (4 x 4) | ||
單個通道有效感光面積 | Linear (0.8 x 16) mm, Quadratic (4 by 4) mm | Linear (0.8 x 5.0) mm | |
通道間隔 | 1 mm | ||
信號輸出 | ? | ||
輸出極性 | negative | ||
輸出接口 | SMA | ||
輸出阻抗 | 50 ? | ||
路由信號 | 4 bit + Error Signal, TTL/CMOS | ||
路由信號接口 | 15 pin Sub-D / HD | ||
供電 | |||
(from DCC-100 Card) | ±5 V , +12 V | ||
其他 | |||
尺寸 (Width x Height x Depth) | (52 x 52 x 145) mm | ||
探測器控制器
DCC-100/DCC-100 PCIe
- 可控制2個探測器
- 探測器過載保護
- 提供 PCI 和 PCIe 版本

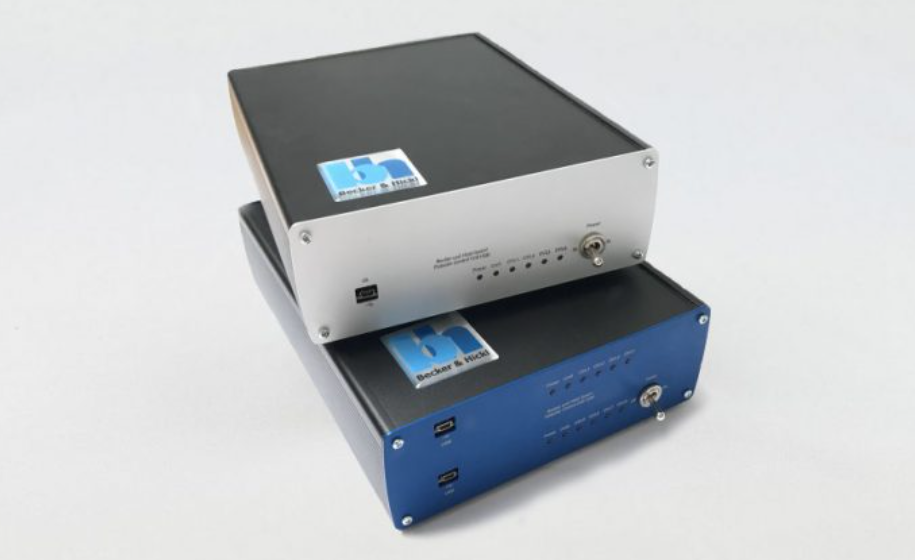

DCU-400/DCU-800
- 可控制4個/8個探測器
- 探測器過載保護
- USB接口
相關產品
?
The post bh PMT單光子探測器 appeared first on 深圳市檀臻科技有限公司.
]]>
