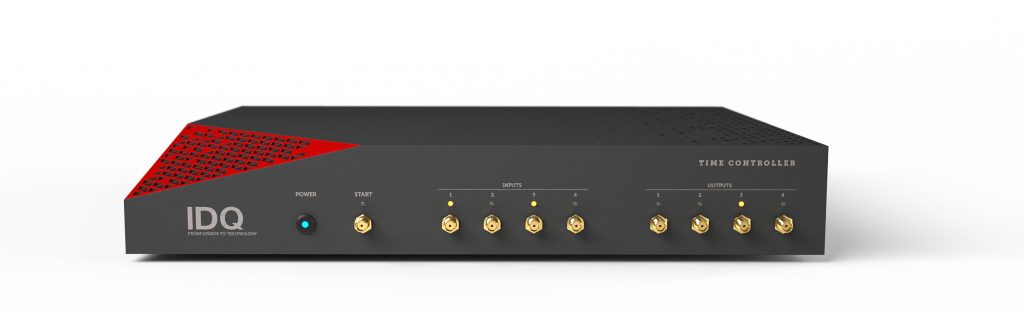

ID1000 TCSPC光子計數器
- 更強的測量功能：可通過多設備同步實現64輸入通道的測量
- 更高的精度：1 ps 數字時間分辨率，抖動低于4ps，優異的DNL適用于弱信號測量
除了測量之外，ID1000還是一個延遲/脈沖發生器。通過四個可定制輸出通道及條件脈沖，您可以實時控制和響應實驗和單光子探測器，例如為多達四個ID Qube NIR門控探測器提供門控信號。
ID1000-MASTER:?提供完整的 TCSPC 功能以及板載處理功能，和四個可編程延遲/脈沖發生器輸出通道。
| HR（TCSPC 和 MASTER） | 訪問五個輸入通道的”高分辨率”（1 ps 數字分辨率，< 4 ps 抖動）模式 |
| PRCSG（僅限 TCSPC） | 訪問內部 FPGA 邏輯，配置實時選擇濾波器，實現多達四重符合 |
| 4OUT（僅限 TCSPC） | 訪問四個輸出通道和內部延遲/脈沖發生器功能 |
ID1000主要功能
- 五個可互換的輸入和參考通道
? 高分辨率模式：所有輸入最高 300 MHz，數字分辨率為 1 ps
? 高速模式：每個輸入高達 100 MHz，數字分辨率為 100 ps - 并行測量四個符合直方圖
- 記錄每個檢測事件的精確到達時間，帶或不帶符合過濾
- 定制四個輸出通道的輸出脈沖（NIM或TTL），具有可定制的模式和寬度，每路輸出高達250 MHz
? 控制多達四個門控單光子探測器，如ID Qube NIR門控版 - 高級集成邏輯：為兩重、三重和四重符合的事件測量提供實時濾波器
- 快速簡便的實驗室集成：LabView 和 Python 腳本套件
典型應用領域
- QKD及量子通信
- 量子光學和量子計算
- 單光子源
- 集成電路的失效分析
- VIS,NIR,MIR光譜
- 熒光壽命測量
The post ID1000 TCSPC光子計數器 appeared first on 深圳市檀臻科技有限公司.
]]>The post bh TCSPC光子計數器 appeared first on 深圳市檀臻科技有限公司.
]]>
TCSPC-時間相關單光子計數器
Becker & Hickl 設計制造各種基于 TAC/ADC 原理的超高時間分辨率（小于1 ps 時間通道寬度）的TCSPC，以及基于 TDC 原理的光子相關器模塊，是該領域市場上的技術先鋒。所有SPC模塊都使用多維TCSPC計數，因此，SPC模塊可用于經典的熒光壽命應用以及熒光壽命成像（FLIM），多波長FLIM，同時熒光和磷光壽命成像（FLIM / PLIM），快速時間序列FLIM，熒光相關光譜（FCS），單分子實驗，反聚束實驗和其他多維光子記錄任務。
所有TCSPC模塊可兼容各類探測器，如PMT, SPAD, InGaAs-SPAD及超導納米線單光子探測器等。
選擇您的模塊：
? | SPC-180N | SPC-130IN | SPC-QC-104 | SPC-QC-004 |
接口 | PCIe | PCIe | PCIe | PCIe |
類型 | TAC-ADC | TAC-ADC | TDC | TDC |
每個模塊的探測器數量 | 1 | 1 | 3(4) | 3(4) |
應用 | 熒光衰減測量 | 熒光衰減測量 | 熒光衰減測量 | 熒光衰減測量 |
可聯用模塊數 | 最多4或32（編程） | 最多4?或32（編程） | 1 | 1 |
多模塊配置 | SPC-182N | SPC-132IN | – | – |
最小時間通道寬度 | 813 fs | 813 fs | 4 ps | 4 ps |
電子時間分辨率（RMS） | 2.5 ps | 2.5 ps | <20 ps | <20 ps |
定時穩定性（RMS） | <0.5 ps | <0.5 ps | < 5 ps | < 5 ps |
記錄模式 | Classic TCSPC, FLIM, FCS, | Classic TCSPC, FCS | Classic TCSPC, FLIM, FCS, | Classic TCSPC, FCS |
獨立Intensity Counter | Yes | – | – | – |
計數率 | 12MHz | 12MHz | 120MHz | 120MHz |
死時間 | 80 ns | 80 ns | 8 ns | 8 ns |
– 對于SPC系列的所有模塊：使用路由器HRT-41或HRT-81最多連接4或8個PMT；對于最多8個SPAD（TTL），請使用HRT-82。PML-16檢測器系列提供16通道檢測。
– 一個SPCM軟件實例最多可運行四個模塊?？梢詥?dòng)SPCM的多個實例來運行四個以上的模塊或不同類型的模塊。
– 通過自定義編程使用SPCM DLL，最多可以并行操作32個模塊。
– Hanbury-Brown-Twiss setup: 兩個探測器之間的起-停直方圖記錄。
主要特點
- PCIe接口
- 自主高性能 CFD 恒比鑒別器，精準定時
- 最小時間通道可低至203fs，4096個時間通道
- 電子時間分辨率可低至1.1ps
- <1 ps 超低定時晃動，精確測量時間
- 可擴展至12個平行的TCSPC通道
- SPCM采集軟件兼容所有Windows系統
- 示波器模式
- 單/多衰減曲線測量
- 多通道X-Y-t模式
- 可選用于光譜掃描和樣品掃描的步進電機控制器
- 兼容絕大多數單光子探測器
